    关于高压变频器软起动器的选型不懂得小伙伴可以看这里。
    1:选择过高电压等级的弊端

    选择过高的电压等级导致项目投资过高,回本时间长。电压等级的提升,电动机的绝缘层务必提升,使电动机价钱提升。电压等级的提升,使软启动中电力工程半导体元器件的串连总数增加,成本增加。
    由此可见,针对200~2005kW的电动机系统软件选用8kV、10kV电压等级是极不经济发展、很不科学的。
     2:软启动器容积与整流器设备相数关联
    软启动器设备资金投入8kV电力网务必合乎相关法律法规谐波电流抑止的要求。这和电力网容积和设备的最大功率相关。

     短路容量在1000MVA之内,1005kW设备12相(变电器副边双绕阻)就可以,假如24相输出功率就可以达到2005kW,12相大部分清除了幅度值很大的5次和7次谐波电流。
     整流器相数超出36相后,谐波幅度值减少不明显,而制造成本过高。假如电力网短路容量2000MVA,则设备允许容积更高。

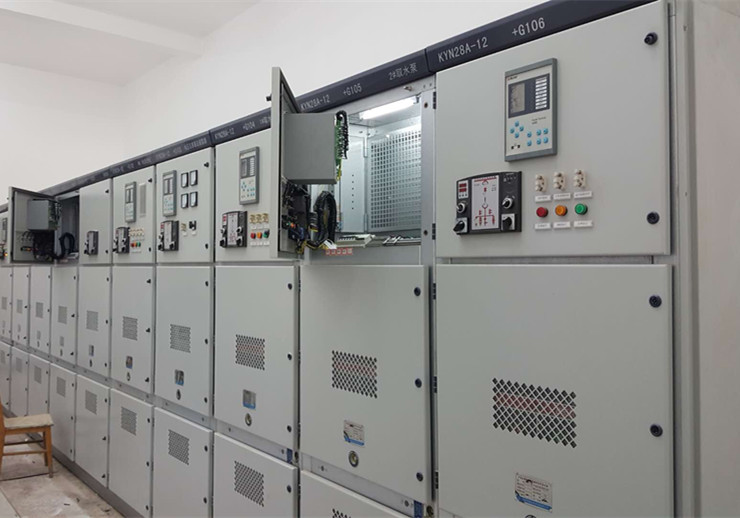

    高压变频器和软起动器选型

    3:把最大工作电压降至5kV下列可节省很多项目投资。
    从电力工程电子元器件特点及安全性能考虑到电压等级的重要性,受电力工程电子元器件工作电压及电动机容许的dv/dt限定,8kV软启动器务必选用多脉冲信号或多元器件串连,导致路线繁杂,价格比较贵,稳定性差。针对8kV软启动器倘若用1700VIGBT,以英国罗宾康的PERFECTHARMONY系列产品8kV高压变频器为例,每相由5个额定电压为690V的功率单元串联,三相共60只器件。若是用3300V器件,也需3串共30只器件,数量巨大。另一方面装置电流小,器件的电流能力得不到充分利用,以560kW为例,6kV电机电流仅60A左右,而1700V的IGBT电流已达2400A,3300V器件电流达1600A,有大器件不能用,偏要用大量小器件串联,极不合理。即使电机功率达2000kW,电流也只有140A左右,仍很小。
     国外的中压变频器有多个电压等级:1.1kV,2.3kV,3kV,4.2kV,6kV,它们主要由电力电子器件的电压等级所确定。
      输出同样功率的变频器,使用较高电压或较多单元串联所花的代价大于用较低电压,较少数量而电流较大单元的代价,也就是说在器件电流允许条件下应尽可能选用低的电压等级。
     4:隔离变压器问题
         为了隔离、改善输入电流及减小谐波,现在所有的中压“直接变频”器都不是真正的直接变频,其输入侧都装有输入变压器,这种配置短时间内不会改变。既然输入侧有变压器,变频器和电机的电压就没有必要和电网一样,非用
    10kV和6kV不可,功率2500kW以下电压可以不超过3kV,因此就有了变频器和电机的合理电压等级问题。
         200kW~800kW以下的变频调速宜选用380V或660V电压等级。它线路简单,技术成熟,可靠性高,dv/dt小,价格便宜。仍以560kW电机为例,630kW660V的低压变频器约35万,而同容量6000V中压变频器约90万。实现的方法有低-低,低-高,高-低和高-低-高等几种形式。由于电机,变压器的价格远低于变频器,即使更换电机、变压器也合理。
     5:原有6kV高压电机如何与3.5kV变频器电压配套.

    高压软起动器选型

     自建国以来传统的6kV高压电机是已投产的主要产品,为了推广3.5kV变频器不可能再花钱更换电机,作者提出一个简便方案,以供参考。
        制造厂原有6kV电机一般均为星形接线,其相绕组承受实际电压为3468V,故只要将绕组改接成三角形其它不变。配3.5kV变频器就把变频器电压从6kV下降到3.5kV,从表3可见4.5kV器件不串联就可承受3kV耐压。如果用1.7kV器件3串即可。制造成本将下降30%。而我国目前30MW机组最大电机2500kW采用3.5kV电压完全合理。
     6:对电网谐波污染的防治措施
     从实用角度整流桥组成12相整流可消除
    5、7次谐波已基本满足电网谐波要求。因此400kW~800kW采用12相整流即可,1000kW~2500kW采用24相也可以符合要求。
    所以各位小伙伴在对高压变频器或者高压软起动器选型时,要考虑到方方面面。
