    变频器用于中央空调节能改造

    发布时间:2020-02-18 热度:

          中央空调是现代大厦物业、宾馆等场所不可缺少的设施,它能带给人们四季如春,温馨舒 适的每一天,由于中央空调功率大,耗能大,加上设计上存在“大马拉小车”的现象,支付中央空调所用电费是用户一项巨大的开支。因为季节的变化、昼夜的变化、宾馆酒楼客人入住率的变化、娱乐场所开 放时间的变化等等,从而导致中 央空调系统对室内热源吸收量的变化,再加之工艺设计上电机功率设计有相当的富裕量,因此,变频器用于中央空调节能改造存在明显的节电空间。将变频技术引入中 央空调系统,保持室内恒温,对其进行的节能改造是降本增效的一条捷径。

    变频器用于中央空调节能改造

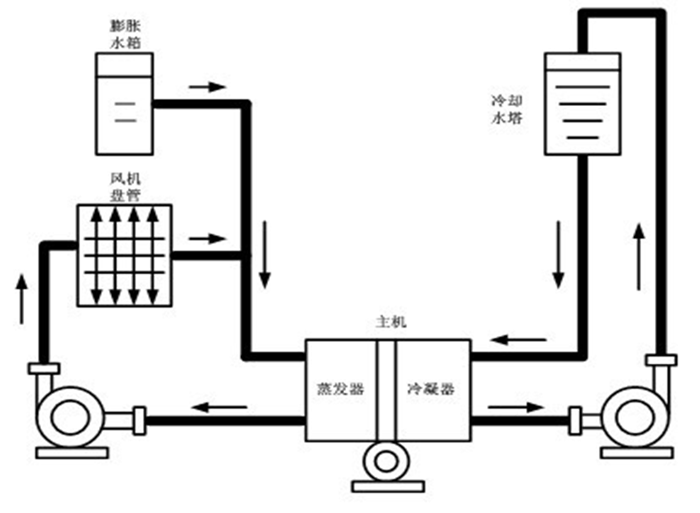

         中央空调机组系统,主要由冷冻水循环系统、冷 却水循环系统及主机三部分组成:
         该部分由冷冻泵、室内风机及冷冻水管道等组成。从主机蒸发器流出的低温冷冻水由冷冻泵加压送入冷冻水管道(出水),进入室内进行热交换,带走房间内的热量,回到主机蒸发器(回水)。室内风机用于将空气吹过冷冻水管道,降低空气温度,加速室内热交换。
         该部分由冷 却泵、冷 却水管道、冷 却水塔及冷凝器等组成。冷冻水循环系统进行室内热交换的同时,必将带走室内大量的热 能。该热 能通过主机内的冷媒传递给冷 却水,使冷 却水温度升高。冷 却泵将升温后的冷 却水压入冷 却水塔(出水),使之与大气进行热交换,降低温度后再送回主机冷凝器(回水)。
        主机部分由压缩机、蒸发器、冷凝器及冷媒(制冷剂)等组成,其工作循环过程如下:

    变频器节能理论

           在中央空调系统设计时,冷冻泵、冷 却泵的电机容量是根据建筑物的设计热负荷选定的,都留有一定设计余量。由于四季气候及昼夜温差变化,中 央空调工作时的热负荷总是不断变化。下图2为一民用建筑物的平均热负荷情况:
    该中央空调一年中负荷率在50%以下的时间超过了全部运行时间的50%。通常冷 却水管路的设计温差为5~6℃,而实际应用表明大部分时间里冷 却水管路的温差仅为2~4℃,这说明制冷所需的冷冻水、冷 却水流量通常都低于设计流量,这样就形成了中央空调低温差、低负荷、大工作流量的工况。

    中央空调水泵电机的耗电量约占中 央空调系统总耗电量的30-40%,故对其进行节能改造具有很明显的节能效果。

    由流体力学理论可知,离心式流体传输设备(如离心式水泵、风机等)的输出流量Q与其转速n成正比;输出压力P(扬程)与其转速n的平方成正比;输出功率N与其转速n的三次方成正比,用数学公式可表示为:

    P = K2 × n2

    由上述原理可知,降低水泵的转速,水泵的输出功率就可以下降更多。如将电机的供电频率由50Hz降为40Hz,则理论上,低频40Hz与高频50Hz的输出功率之比为(40/50)3=0.512。

    █中央空调变频器节能方案分析

    ● 冷冻水循环系统

    ● 冷 却水循环系统

    ● 方案结构示意图

    变频器用于中央空调系统节能改造结构示意图,该节能方案的基本思路为:

    要求:一台变频运行,且可以通过人工方式进行切换,另外的可通过人工方式直接启动到工频运行。

    1、变频器界面为LED显示,监控参数丰富;键盘布局简洁、操作方便;

    3、变频器有过流、过载、过压、过热等多种电子保护装置,并具有丰富的故障报 警输出功能,可有 效保护供水系统的正常运作;

    4、加装变频器后,电机具有软启动及无极调速功能,可使水泵和电机的机械磨损大为降低,延长管组寿命;

    5、变频器内部装有大容量滤波电容,可有效提高用电设备的功率因数;

    6、PID闭环调节,室内温度变化平稳,人体感觉舒 适。

    将变频技术应用于中 央空调系统,对提升中央空调自动化水平、降低能耗、减少对电网的冲击、延长机械及管网的使用寿命,都具有重要的意义。
